鋼結構節點形式和分類

鋼結構的節點形式是鋼結構設計中非常重要的一環，它關系到結構的承載能力、穩定性和整體性能。以下是關于節點形式的分類、連接性質、連接方式、材料類別和構造特點的具體解釋：

鋼結構節點按連接性質分類：

剛接節點：這種節點能夠承受彎矩、剪力和軸向力。由于其強大的承載能力，剛接節點通常用于將兩個結構件牢固地連接在一起，并傳遞各種方向的力。

鉸接節點：鉸接節點只能承受剪力和軸向力，彎矩在此處不會傳遞。這種節點通常用于允許兩個結構件在一定范圍內相對轉動的連接，例如屋頂與立柱之間的連接。

半剛性連：半剛性連接是一種介于剛接和鉸接之間的節點類型，具有一定的彎矩承載能力，但相對于剛接來說較為有限。這種節點在某些方向上提供了一定的剛性，而在其他方向上則具有一定的柔性。

鋼結構節點按材料類別分類：

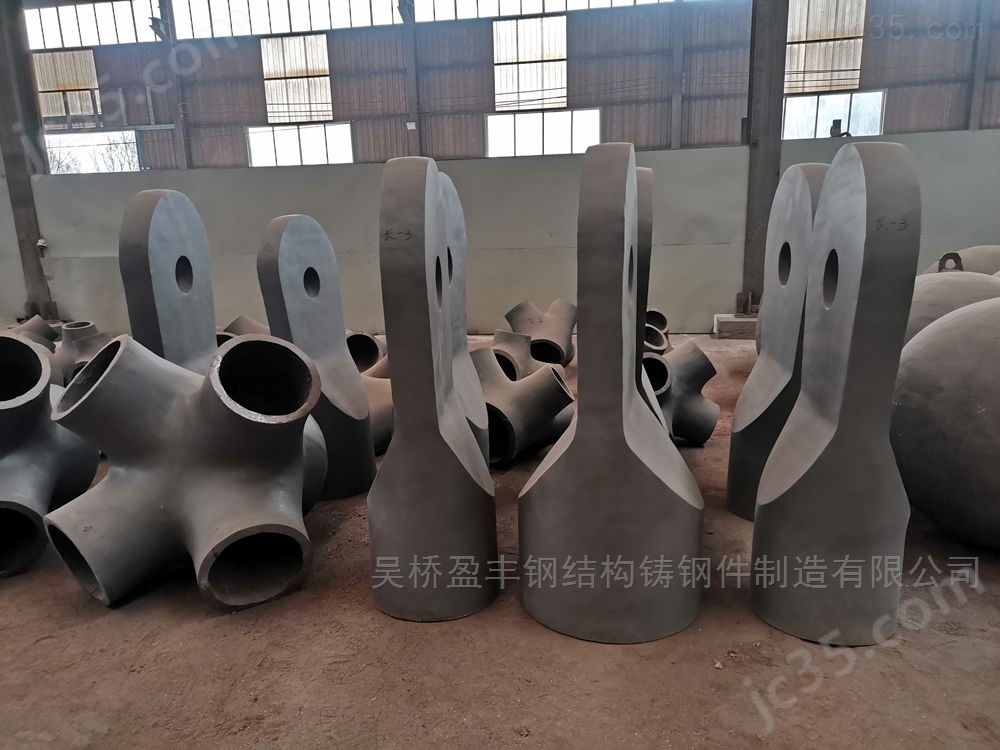

鑄鋼節點：通過鑄造工藝制成的節點。鑄鋼節點具有較高的強度和耐久性，適用于承受較大載荷和復雜應力條件的節點連接。但是，鑄鋼節點通常比其他材料更重，施工難度也較大。

鍛鋼節點：通過鍛造工藝制成的節點，通常具有更高的機械性能。鍛鋼節點具有較好的塑性和韌性，能夠承受較大的變形而不破裂。這種節點材料常用于需要承受沖擊和振動的場合。

其他金屬節點：除了鑄鋼和鍛鋼節點外，還有銅、鋁、不銹鋼等其他金屬材料制成的節點。這些節點材料具有各自的特點和優勢，例如耐腐蝕、輕便、美觀等，適用于不同的場合和需求。

鋼結構節點按連接方式分類：

焊接節點：通過焊接的方式將各部分連接在一起。焊接節點具有施工簡便、連接強度高、密封性能好等優點，因此在鋼結構中被廣泛應用。但是，焊接節點的缺點是易受到焊接應力的影響，容易引起變形和裂紋。

螺栓連接節點：通過螺栓實現各部分之間的連接。螺栓連接節點施工方便、安裝快速，適用于需要快速裝配或拆卸的結構。但是，螺栓連接節點的缺點是連接剛度較低，容易產生松動和振動。

栓焊混合連接節點：結合了焊接和螺栓連接的優點，既有一定的強度又有較好的可調整性。栓焊混合連接節點通常用于需要高強度連接的部位，如梁與柱的連接等。這種節點形式能夠充分發揮焊接和螺栓連接的優勢，提高節點的承載能力和穩定性。

鋼結構節點按節點形式分類：

加勁板式節點：利用加勁板來增強節點的承載能力。加勁板通常與梁或柱焊接在一起，以增加節點的剛度和穩定性。這種節點形式適用于承受較大載荷和需要提高節點剛度的場合。

相貫式節點：通過管狀構件的相交連接形成的節點。相貫式節點通常用于鋼管結構的連接，其優點是能夠?qū)崿F(xiàn)不同管徑和角度的連接，具有較強的承載能力和較高的美觀度。

端板式節點：使用端板來實現桿件之間的連接。端板通常與梁或柱焊接在一起，以傳遞載荷。這種節點形式適用于需要快速裝配或拆卸的結構，以及需要調整結構尺寸的場合。

球形節點：外形呈球狀的節點，常用于空間結構中的連接。球形節點具有較好的彎曲剛度和穩定性，適用于需要承受較大載荷和變形的結構。

鋼結構節點按構造特點分類主要有以下幾種：

平面節點：主要承受平面內載荷的節點。這種節點通常用于平面結構，如平板、梁、框架等。平面節點通過連接各部分，在平面內傳遞力，并保持結構的穩定性。

空間節點：能夠承受三維方向上的載荷，包括彎矩、剪力和軸向力。空間節點常用于三維空間結構，如網架、網殼、懸索結構等。空間節點通過連接各部分，在三維空間內傳遞力和保持結構的穩定性。

選擇何種節點形式取決于設計需求、結構形式和施工條件。在鋼結構設計中，應根據實際情況選擇合適的節點形式，以確保結構的穩定性和安全性。同時，還需要考慮節點的可加工性、成本等因素。
